sistema de Entibados
La situación estratégica en Alemania y nuestra moderna tecnología nos permiten una reacción rápida y económica ante los cambios de tendencia del mercado y a los deseos de los clientes, lo cual
nos convierte en una empresa flexible en cuanto a técnicas de fabricación, precio y logística.
Nuestros clientes confían plenamente en las soluciones completas prácticas y que provienen de un solo origen. nuestra larga experiencia en el campo de la entibación de zanjas desde el añ 1886 es
la base de nuestro patrimonio industrial . Para ello nos concentramos en las siempre crecientes exigencias de la entibación de zanjas y alcantarillados y seguimos desarrollando continuamente
nuestros sistemas de entibación. Las cargas admisibles se constatan mediante múltiples pruebas y aplicaciones. El proceso de control de calidad interno desde el pedido hasta la expedición
del equipo, está certificado por la norma ISO 9001 y anualmente se somete al examen de la TÜV.Nuestro clientes nunca estan solos , ya que nosotros asesoramos para escoger el modelo correcto y de
ser necesario asesoramos en el sitio el manejo e instalción correcta de nuestros entibados.Soluciones completas prácticas con un solo origen. Para soluciones económicas en la construcción de canales.
Entibado rápido Serie 260
el total de la construcción pesa entre 33 y 40 kg. Este modo de construcción extremadamente ligero puede montarlo una persona sin necesidad de una excavadora o una grúa elevadora.
La entibación rápida Serie 260 de SBH es ideal para profundidades de entibación de hasta 2 metros.
Los sectores de aplicación preferentes para este sistema son el tendido y la reparación de telecomunicaciones así como las tuberías de gas y agua. Junto con las constructoras, las empresas de
horticultura y paisajismo y los almacenes para materiales de construcción comunales son los usuarios principales de este práctico sistema de entibación.Pueden
adquirirse soportes de aluminio de 1,50 y 2,10m. Entre ellos se montarán codales hidráulicos ajustables con progresión continua. Los codales están disponibles en cuatro longitudes diferentes.
Según la estructura y la anchura de trabajo,
entibados de aluminio Series 250
ELa
entibación ALU Serie 250 de SBH-Tiefbautechnik es ideal para pequeñas zanjas de tubos y cañerías y para el empleo de maquinaria de construcción ligera.
La entibación ALU de SBH es versátil y se puede utilizar sin problemas como plancha acodalada, cajón o pozo a una profundidad de hasta 2,40m.El
modo de construcción ligero permite un montaje rápido y una instalación fácil al ajustarla. Las planchas acodaladas de 60 cm pueden transportarlas en la mano fácilmente dos personas, el cajón ALU
de 2,40 m se puede montar y desmontar sin esfuerzo con una mini excavadora. El peso de una unidad completa de 2,00m es solamente 380 kg.
Se han desarrollado especialmente para las necesidades de la entibación ALU perfiles extruidos que garantizan un aprovechamiento de materiales óptimo cuando las necesidades de uso son
grandes.

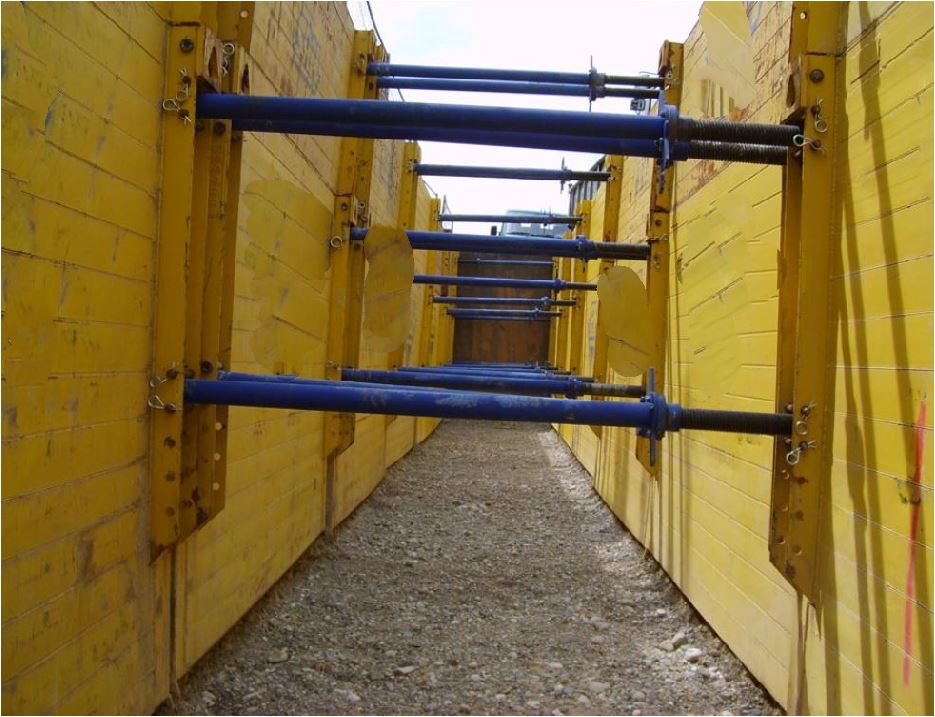

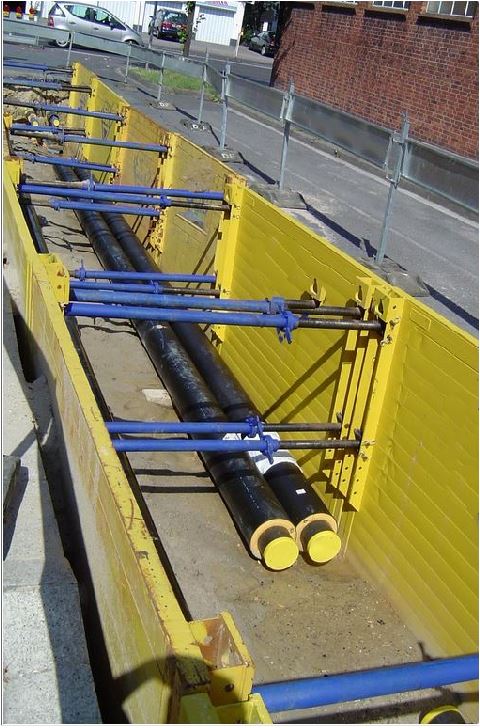

entibados livianos Series 100
La entibación ligera Serie 100 de SBH Tiefbautechnik es ideal para la zanjas de tubos de reducido y mediano diámetro y para el empleo de maquinaria de construcción ligera. La entibación ligera de
acero es versátil y se puede utilizar sin problemas para conductos de suministro y telecomunicaciones, así como en el tendido de cables.Los
codales llevan en su interior un husillo roscado lo que permite una apertura suave. Además, en los extremos llevan unos apoyos elásticos que se alojan en el perfil de la plancha , por lo que
permiten un montaje rápido y una instalación fácil al ajustarla. El sistema de entibación también se puede recrecer para zanjas más profundas.
Para instalar el sistema de entibación, el suelo debe ser estable.
ENTIBACIÓN CON GUÍAS Y PLANCHAS DESLIZANTES
En la entibación con guías y planchas deslizantes, los componentes individuales se montan como pared de entibación cerrada completa una vez en la zanja.
Las planchas, las guías RS y los travesaños monocodales se deslizan paralelamente los unos con los otros. La zanja se queda a la misma anchura durante todas las fases de construcción. Así se
reducen considerablemente las fuerzas que hay que cargar durante la instalación y la desinstalación. Se producen menos sacudidas y la entibación en sí no tiene mucho
asentamiento.
El diseño en forma de H del travesaño monocodal ofrece condiciones óptimas en todas las fases de trabajo. Durante la fase de instalación, el travesaño monocodal se encuentra en la zona inferior
de la guía y con ello permite al maquinista tener la vista libre y trabajar con una pluma corta.Otra
ventaja son las grandes alturas de tubo, las cuales se pueden ajustar con progresión continua también durante el tendido de los tubos.
Modelos disponibles
Guia Simple SERIES 790
En este sistema de guías, las planchas de entibación solo se emplean en un nivel de guía. Así surgen profundidades de entibación de hasta 3,80 m.
Como en todos los sistemas monocodales, al tender tubos más largos de lo normal los travesaños monocodales pueden disponerse encajados en la altura y así permitir ecnhufar los
tubos.Se
emplea sobre todo en la excavación de zanjas para la colocación de granes diámetros de tuberías yambientes donde pueden producirse asentamientos.
Guia Doble SERIES 750
En este sistema de guías, las planchas de entibación se emplean en dos niveles de guía. Mediante el segundo nivel de guía no se tiene que quitar toda la altura de la entibación durante la
desinstalación, sino solo las planchas de entibación de un nivel de guía.
En la DOBLE GUÍA pueden utilizarse travesaños monocodales diferentes que así permiten aplicaciones muy variadas. Al tender tubos más largos de lo normal, es posible disponer los travesaños
monocodales encajados en la altura y así permitir enchufar los tubos.
Guia Triple SERIES 740
En este sistema de guías, las planchas de entibación se emplean en tres niveles de guía. La entibación es muy robusta y está concebida para condiciones de uso extremas. En ella el sistema permanece en el montaje de forma rápida y flexible.A través de las grandes dimensiones surgen aperturas en los pasos de tuberías que no supera ningún sistema de la competencia. Para ponerlo en uso hace falta maquinaria de obra pesada para poder llevar el peso de los pórticos
Entibado CÁMARAS DK SERIE 400
Este sistema combina planchas de entibación con tablestacas kanalas. El elemento de las cámaras DK crea el bastidor guía para las tablestacas kanalas y a la vez es la superficie de puntal superior.
La excavadora puede hincar las tablestacas kanalas, adelantadas a la excavación, sin problemas. El ajuste de la anchura de trabajo necesaria tiene lugar mediante codales y alargadores.
Fijando adicionalmente perfiles de guía de planchas, el elemento de las cámaras DK también se puede instalar en entibaciones monocodales de patines. Nuestra entibación con cámaras DK está hecha de manera estándar para tablestacas kanalas KD 6/8.
PRESSBOX SERIE 800
En subsuelos sensibles a las vibraciones, por ejemplo, cerca de edificios, se elimina el clavado de perfiles para ensamblar por medio de pistones, ya que, así, las ondas de choque que se producen
pueden causar daños en los edificios. Al mismo tiempo, la hinca se asocia a costes y producción de ruido altos.
Las dificultades que se produzcan en la tierra pueden solventarse al instante o remodelarse acordonando el perfil rectangular afectado.
Las conducciones transversales, la edificación densa y el tráfico constante son problemas conocidos de las entibaciones de zanjas urbanas.
A ellos se añaden las exigencias de protección contra el ruido y el rendimiento de perfiles sin vibraciones. Otros aspectos importantes de la entibación de zanjas urbanas son el trabajo sin
asentamientos y la compresión en arrastre de fuerza contra el suelo.
SBH ha solucionado todos estos problemas y exigencias con la entibadora hidráulica Pressbox. Es un sistema de entibación que unifica las exigencias con la rentabilidad.
Incluso las malas condiciones del suelo, como por ejemplo los suelos de guijarros o granulares, no son un problema con la entibadora hidráulica Pressbox de SBH. Con este sistema se coloca un
pozo entibado por todos los lados hasta el suelo de la zanja.
La introducción y retirada de perfiles rectangulares se realiza por hundimiento hidráulico, los perfiles rectangulares sujetan las paredes de la zanja.
SISTEMAS DE ENTIBACIÓN - CAJÓNES
Los cajones también pueden utilizarse en suelos inestables. A través de los codales articulados con las planchas es posible llevar los cajones en arrastre de fuerza durante la introducción en la zanja.Los cajones se diferencian en el grosor de las planchas y en la capacidad de carga.
cajas livianas Series 300
El cajón LIGERO BOX de SBH combina una construcción de planchas ligera con un codal articulado. Con ello, esta entibación es ideal para zanjas de tubos de pequeño y medio diámetro y para el empleo de maquinaria de construcción ligera. También se puede utilizar en suelos inestables. Con el codal articulado, es posible realizar una pre excavación, colocarla y que vaya descendiendo según se va excavando la zanja.
El empleo del cajón LIGERO BOX se aplica preferentemente a conductos de suministro y telecomunicaciones así como en la construcción de canales.
La construcción lateral más robusta permite, en contraposición con la entibación ligera, pasos de tuberías más altos y el codal que se emplea en este caso, permite mayores anchuras de
zanja.
CAJÓN EXTRABOX Series 500
El cajón EXTRABOX de SBH es la solución económica entre el cajón LIGERO BOX y el cajón ESTANDARBOX. Este sistema es ideal para la instalación de canales en áreas urbanas.
Esta construcción de planchas más resistente admite cargas superiores con respecto al cajón LIGERO BOX. Ante la misma carga debida al terreno, se reducen las deformaciones en la
entibación.
El empleo del cajón LIGERO BOX se aplica preferentemente a conductos de suministro y telecomunicaciones así como en la construcción de canales.
La construcción lateral más robusta permite, en contraposición con la entibación ligera, pasos de tuberías más altos y el codal que se emplea en este caso, permite mayores anchuras de
zanja.
CAJÓNES - ESTANDARBOX CON PERFIL DE REFUERZO Series 600
Otra ventaja consiste en que el material de entibación se puede transportar desmontado y montar como cajón una vez en la obra, con lo que no se precisa un transporte especial.El perfil de refuerzo se une a los perfiles de las planchas cortantes y sobrepuestas y se emperna a estos. Se lleva a cabo el apuntalado sobre codales cuadrados robustos. Las articulaciones fijas integradas se desempernan del perfil refuerzo y permiten que en la instalación el cajón se introduzca de manera versátil.
CAJÓNES - POZOBOX Series 600
El cajón POZOBOX puede aplicarse siempre que haya que instalar pozos más anchos en una zanja para conductos con corriente.
El cuerpo de las planchas tiene forma de U y sobresale 0,40m en cada lado de la zanja. Así se forma un pozo 0,80m más ancho.Delante
y detrás del pozo se garantiza la seguridad de la zanja con cajones normales. Los codales y accesorios son idénticos a los de los cajones.
CAJÓNES - CAJÓN MONOCODAL SERIE 780
Con el cajón monocodal de SBH dispone de un cajón que conlleva a la vez las ventajas de la entibación monocodal de patines. Las planchas de entibación se apoyan en el travesaño monocodal
mantenido desde mucho antes en la entibación con guías y planchas deslizantes.
Es posible ajustar las alturas de tubo con progresión continua según las necesidades en la obra. La anchura de trabajo necesaria se consigue mediante piezas intermedias. Cada componente
se desliza individualmente durante la instalación y la desinstalación. Las planchas y los travesaños monocodales se deslizan paralelamente el uno con el otro.
CAJÓN MONOCODAL SERIE 780 en la Aplicaión
CAJÓNES - POZOBOX SERIE 600
El cuerpo de las planchas tiene forma de U y sobresale 0,40m en cada lado de la zanja. Así se forma un pozo 0,80m más ancho.Delante y detrás del pozo se garantiza la seguridad de la zanja con cajones normales. Los codales y accesorios son idénticos a los de los cajones.
Caja Maxi Series 630
Con el MAXIBOX se puede tender tubosde gran diámetro. En este cajón se pueden ajustar tres alturas de tubo, la máxima es 2,29m. La cabeza está extremadamente reforzada para soportar las grandes cargas al introducir el cajón. Además, el diseño de corte robusto permite incluso eliminar la tierra pegada.Para minimizar las deformaciones, los laterales se revistieron con almas adicionales. El uso de los codales amarillos articulados con la plancha garantiza la resistencia aplanamiento a grandes cargas admisibles por la entibación. Se emplea preferentemente en la construcción de canales de una profundidad de hasta 4m.
CAJÓNES - TAJABOX Series 650
El cajón TAJABOX está concebido para construcciones de canales al aire libre y suelos estables y solo asegura una zona pequeña para el tendido de los tubos. Las partes frontales quedan
sin entibar y deben taluzarse de acuerdo con la proporción del suelo.
Recomendado
aire libre
- sin cruces de conductos
- uera de la zona de influencia de edificios e instalaciones de obras
- fuera de la zona de influencia de zonas de tráfico y conductos en peligro
- en suelos temporalmente estables
- en suelos secos
- si hay compresión maquinaria desde arriba
- si se pueden aceptar asentamientos
